Opbygning af gulv med gulvvarme trin for trin

Mange tror at opbygning af gulv med gulvvarme bare handler om at rulle slanger ud, dække dem til og lægge et flot trægulv ovenpå. Det er den mest udbredte myte, jeg møder, og den er dyr, fordi fejlene først viser sig, når gulvet er lukket. Jeg er Anders Terp, og i det her indlæg viser jeg dig, hvordan du tænker hele konstruktionen sammen, så du får jævn varme, styr på fugten og et trægulv, der holder formen. Du får konkrete kontrolpunkter for hvert lag og tydelige tegn på, hvornår du skal have fagfolk med ind over.

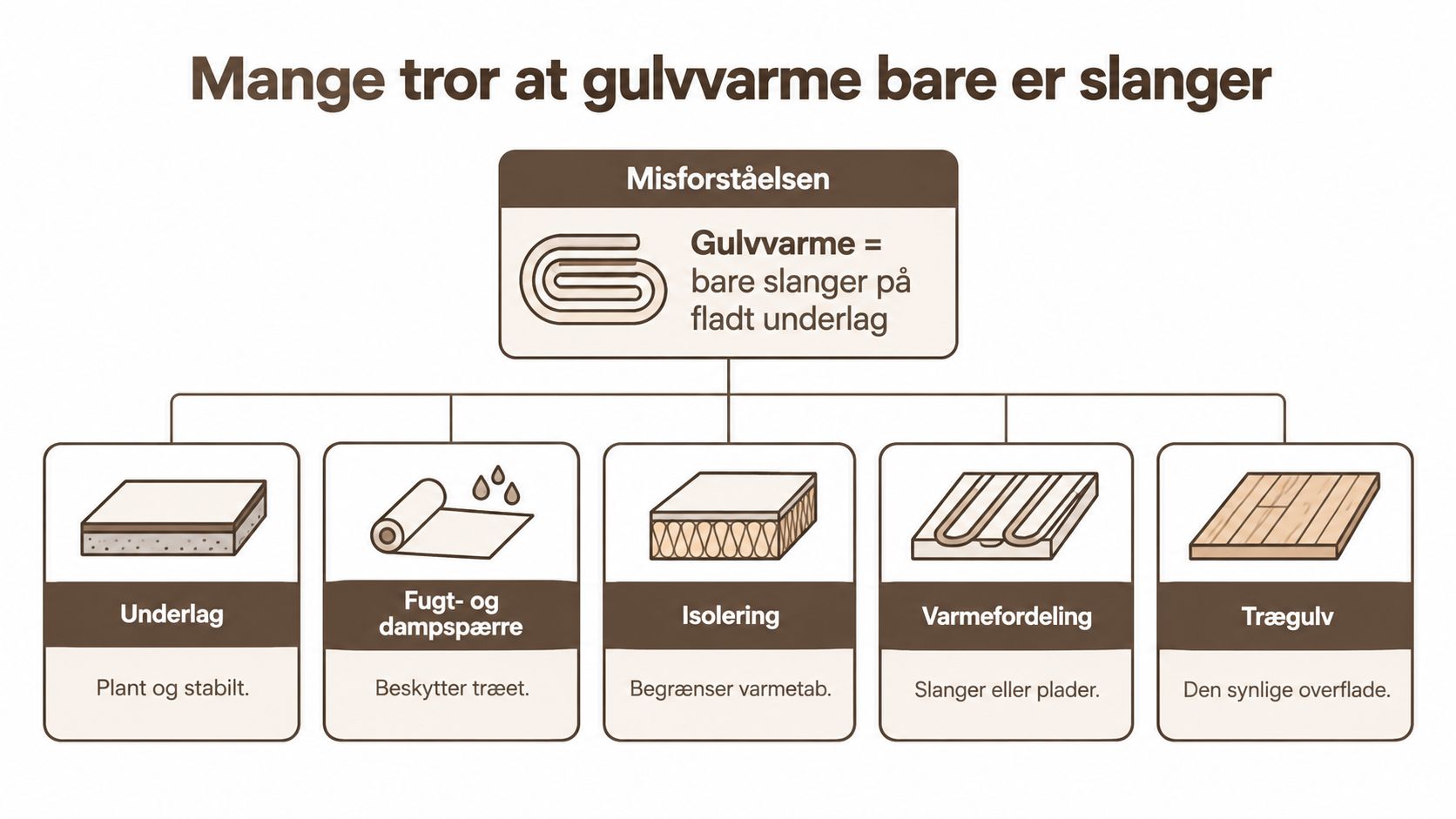

Mange tror at gulvvarme bare er slanger

Slangerne er kun det lag, du kan se under arbejdet. Resten afgør, om varmen overhovedet når op i rummet, eller om den forsvinder ned i jorden, kælderen eller kryberummet. Et trægulv over gulvvarme er en samlet konstruktion, hvor underlag, isolering, fugtsikring, varmefordeling og overgulv påvirker hinanden hele vejen.

Derfor begynder jeg aldrig med at vælge slange. Jeg begynder med at fastlægge gulvtype, isolering, varmebehov og slangesystem, før underlaget etableres, sådan som vejledningen om trægulve og projektering fra Træ.dk også lægger op til. Springer du det trin over, ender du let med en løsning, der passer til et katalog, men ikke til dit hus.

Det du skal have styr på før første lag

• Underlag: Er det plant, stabilt og tørt nok til at bære resten af opbygningen?
• Isolering: Begrænser den varmetabet nedad uden at skabe nye fugtproblemer?
• Varmefordeling: Ligger slanger eller plader, så varmen fordeles jævnt i hele rummet?
• Overgulv: Er trægulvet godkendt af producenten til gulvvarme, og kender du kravet til overfladetemperatur?

Gulvvarme er ikke et separat VVS produkt, du lægger ind til sidst. Det er en del af selve gulvkonstruktionen, og den skal projekteres som sådan.

Når tømrer og VVS installatør arbejder efter hver sin plan, opstår de klassiske problemer. Ujævn varme, kolde zoner, energitab og i værste fald en gulvbelægning, der løsner sig. Derfor skal du have én fælles plan for lagene, før nogen går i gang. Det gælder uanset om du bygger nyt terrændæk, renoverer et eksisterende gulv eller arbejder på en etageadskillelse.

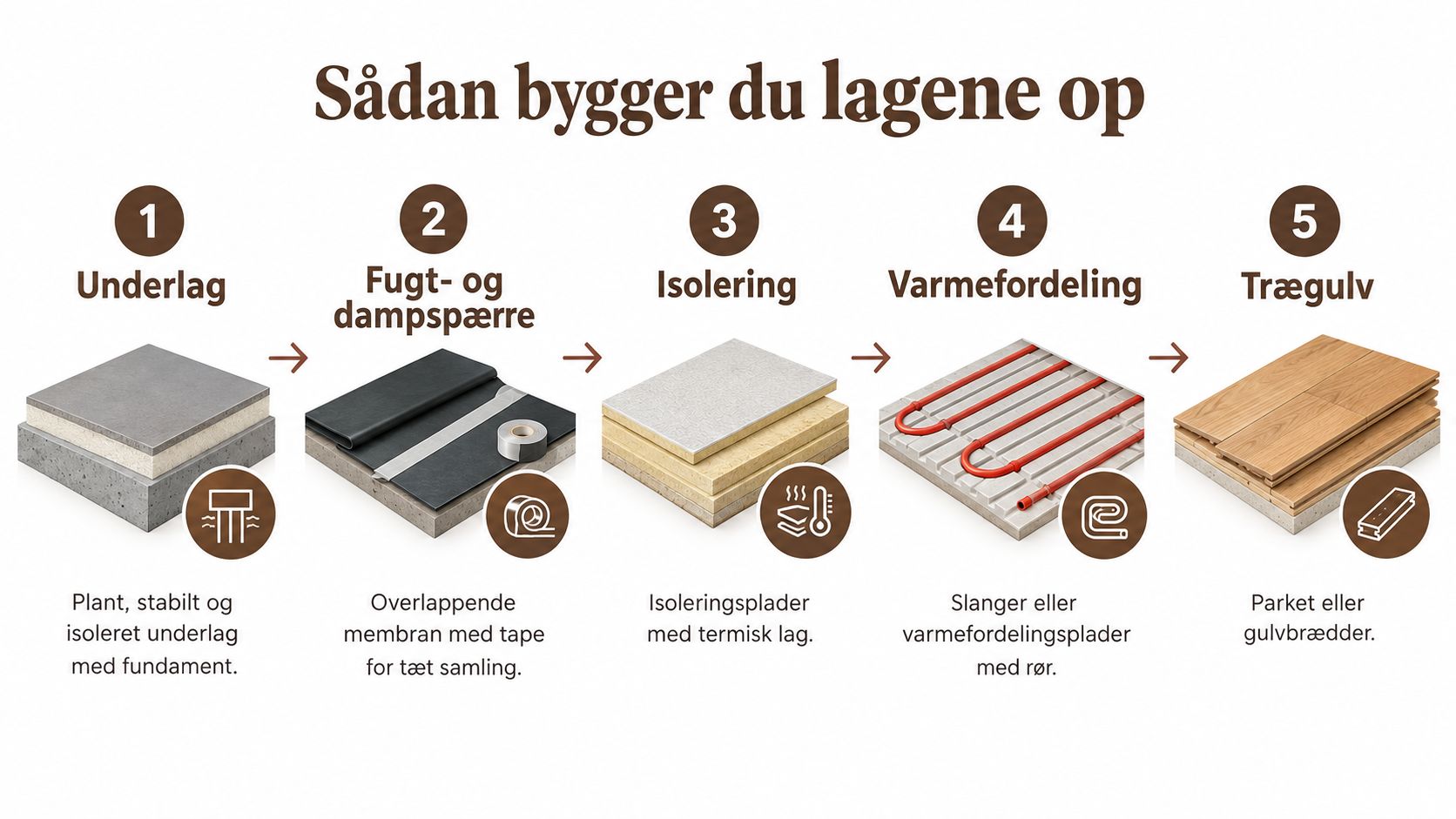

Sådan bygger du lagene op

En god opbygning af gulv med gulvvarme følger en fast rækkefølge, og du kan ikke bytte rundt på lagene, fordi det er nemmere på dagen. Hvert lag har en opgave, og svigter ét lag, skal de andre kompensere for noget, de ikke er lavet til. Jeg gennemgår rækkefølgen her, som jeg selv bruger den på pladsen.

Underlaget sætter grænsen for alt andet

Du starter med det eksisterende eller nye underlag. Det skal være plant, stabilt og tilstrækkeligt isoleret, før der sker mere. Er underlaget skævt, får du problemer med både varmefordeling og det færdige trægulv, og det kan du ikke rette op med et tykkere overgulv.

Ved renovering skal du kigge ærligt på det, der allerede ligger der. Er der revner, sætninger eller tegn på fugt, skal det afklares, før du bygger videre ovenpå. Et nyt lag oven på et dårligt underlag giver dig bare et dyrere dårligt gulv.

Jeg kontrollerer altid planhed og stabilitet, før isolering og slanger kommer på tale. Det er kedeligt arbejde, men det er her, du sparer de dyre rettelser senere.

Fugtsikringen skal passe til konstruktionen

Næste lag er den fugt og dampspærrende funktion. Den skal vælges ud fra den konkrete konstruktion, ikke ud fra en standardopskrift fra et andet hus. Et terrændæk mod jord stiller andre krav end en etageadskillelse over et opvarmet rum.

Placeres fugtsikringen forkert, kan du lukke fugt inde i konstruktionen i stedet for at holde den ude. Derfor skal du vide, hvor fugten kommer fra i dit hus, før du beslutter, hvor spærren skal ligge. Det er et af de punkter, hvor jeg altid følger producentens systemanvisning frem for en tommelfingerregel.

Varmefordelingen kræver kontakt og jævnhed

Oven på isolering og fugtsikring kommer selve varmefordelingen. Vandbårne slanger indstøbes typisk i beton eller monteres i varmefordelingsplader i en tør konstruktion. Begge dele kræver god kontakt og en jævn fordeling, ellers får du varme og kolde striber i gulvet.

Ligger slangen med luft omkring sig, eller ligger pladen ikke tæt, kommer varmen ikke ordentligt op i overfladen. Du skruer så op for temperaturen for at kompensere, og det går ud over både varmeregning og trægulv. Jævn kontakt er altså ikke en detalje. Det er forudsætningen for, at systemet kan køre ved lav temperatur.

Afretning og underlag til trægulvet

Til sidst kommer afretning og det underlag, trægulvet skal ligge på. Overfladen skal være plan, ren og egnet til netop det gulv, du har valgt. Et svømmende gulv, et limet gulv og et sømmet gulv stiller ikke samme krav til underlaget.

• Planhed: Kontrolleres, før overgulvet ankommer, ikke mens læggeren står klar.
• Renhed: Støv og løse rester ødelægger vedhæftning og kan give knirkelyde.
• Tørhed: Underlaget skal være dokumenteret tørt, før træet lukkes inde.

Følger du rækkefølgen og kontrollerer hvert lag, før du dækker det til, har du gjort det vigtigste rigtigt. Springes et kontrolpunkt over, kan du ikke komme tilbage til det uden at bryde gulvet op igen.

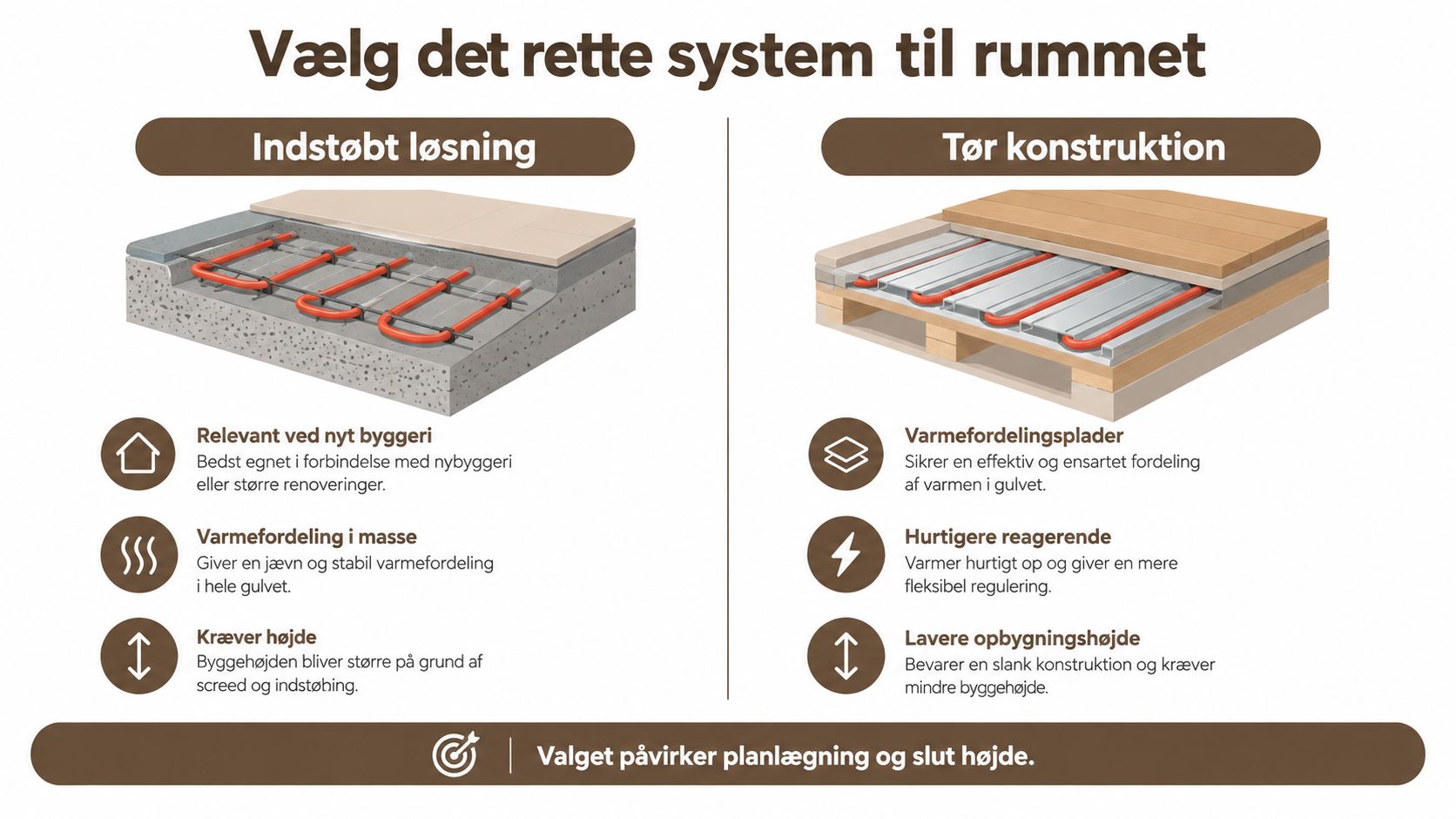

Vælg det rette system til rummet

Valget står i praksis mellem slanger indstøbt i beton eller afretningslag og en tør konstruktion med varmefordelingsplader. Begge dele kan fungere rigtig godt. Det afgørende er, hvad dit hus og dit projekt giver plads til.

Indstøbt løsning når du bygger nyt lag

En indstøbt løsning er oplagt, når du alligevel etablerer nyt betondæk eller et egnet afretningslag. Slangerne ligger beskyttet i massen, og varmen fordeles gennem laget op til overfladen. Til gengæld skal du have højde til hele opbygningen, og du skal regne med tørretid, før trægulvet kan lægges.

Den løsning passer godt ved større renoveringer og nybyg, hvor gulvet alligevel åbnes helt. Den passer dårligt, hvis du kun vil skifte overfladen og ikke har plads til at hæve gulvet.

Tør konstruktion når højden er knap

En tør konstruktion med varmefordelingsplader kan være praktisk, når byggehøjden er begrænset, eller når arbejdet skal udføres uden våde lag. Pladerne fordeler varmen fra slangerne ud under gulvet, og montagen kan gå hurtigere.

Til gengæld kræver den omhyggelig montage og et meget plant underlag. Ligger pladerne ikke stabilt og tæt, får du ujævn varme og risiko for lyde fra gulvet. Lav højde er altså ikke det samme som lav sværhedsgrad.

Praktisk tommelfingerregel: Vælg system efter konstruktion og højde, ikke efter hvad der er billigst pr. meter slange.

Dimensioneringen starter med varmebehovet

Uanset system begynder dimensioneringen med rummets varmebehov, underlagets varmetab og producentens systemdata. Det er ikke nok at vælge slanger efter længde alene eller lægge dem med en afstand, du har set i et andet projekt.

Du skal også have plads til rørhøjder, bøjninger, fordelingsrør og det valgte overgulv i den samlede højde. Døre, tærskler og tilslutninger til faste installationer skal kontrolleres, før du bestiller materialer. En løsning, der fungerer på papiret, men hæver gulvet for meget ved døren, er ikke en løsning.

Mit råd er enkelt. Få varmebehov og systemvalg beskrevet skriftligt, før du går i gang, så både du, tømreren og VVS installatøren arbejder efter samme tal. Det er her, gør det selv projekter ofte bør have en fagperson med, også selvom du selv vil udføre dele af arbejdet.

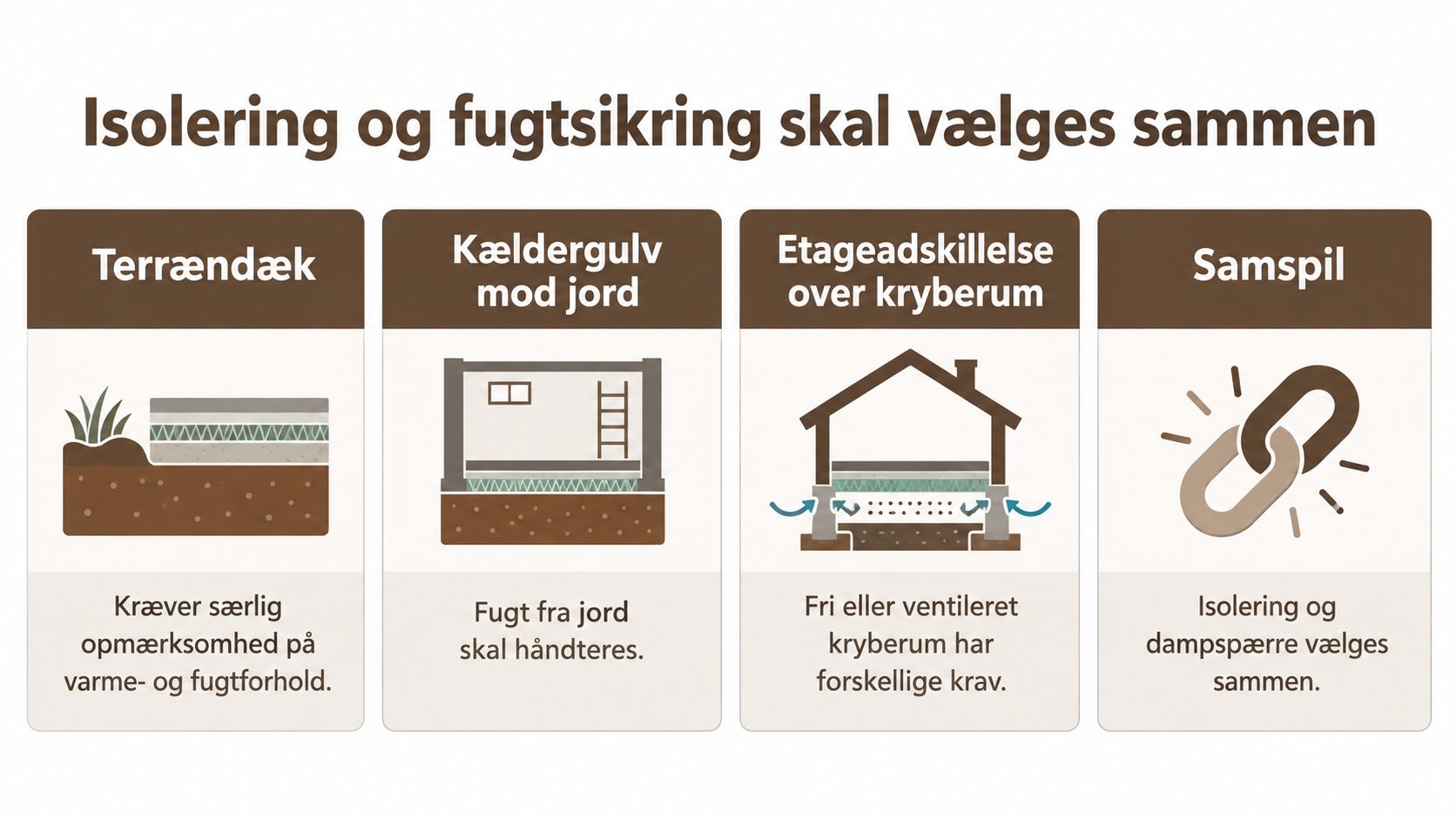

Isolering og fugtsikring skal vælges sammen

Mere isolering er ikke altid bedre. Det lyder forkert, men ved trægulv på betondæk er det en af de vigtigste pointer, du kan tage med dig. Isoleringen skal begrænse varmetabet nedad, men den påvirker også temperaturen og fugtforholdene i resten af konstruktionen.

Kravene til U værdi du skal kende

For terrændæk, kældergulve mod jord og etageadskillelser over det fri eller ventileret kryberum er det generelle mindstekrav en U værdi på højst 0,20 W/m²K, mens etageadskillelser under gulve med gulvvarme mod et opvarmet rum har et krav på højst 0,50 W/m²K, sådan som det fremgår af Bygningsreglementets krav til U værdier for gulvkonstruktioner. En lavere U værdi betyder, at konstruktionen leder mindre varme ud af bygningen.

Det er særligt vigtigt ved gulvvarme, fordi varmefladen ligger tæt på overfladen, mens undersiden samtidig skal begrænse tabet til jord, kælder eller kryberum. Uden tilstrækkelig isolering varmer du jorden op i stedet for stuen. Dokumentationen af varmetabet hænger desuden sammen med beregningsgrundlaget i reglerne, så det er ikke noget, du bør gætte dig til.

Når ekstra isolering giver kolde lag

Lægger du et tykt isoleringslag under et trægulv på betondæk, kan betonen nedenunder blive koldere. Trænger varm og fugtig indeluft ned i konstruktionen, stiger risikoen for kondens, fugt og skimmel. Bolius angiver som tommelfingerregel højst 75 mm isolering under et trægulv på betondæk og højst 50 mm i den yderste meter mod ydervægge, hvor kuldepåvirkningen er større, hvilket du kan læse i Bolius gennemgang af isolering under trægulv på beton.

Det betyder ikke, at du skal isolere mindre overalt. Det betyder, at isoleringens placering og tykkelse skal vurderes sammen med randzoner, kuldebroer og fugttransport. Vil du forstå samspillet bedre, kan du læse min gennemgang af fugtspærre til gulv og hvornår den er nødvendig, før du låser opbygningen fast.

• Terrændæk: Vær opmærksom på både varmetab til jord og fugt nedefra.
• Kældergulv mod jord: Fugtforholdene skal afklares, før du bygger ovenpå.
• Etageadskillelse over kryberum: Ventilation og kuldepåvirkning ændrer kravene til opbygningen.

Det rigtige spørgsmål er derfor ikke kun, hvor meget isolering du skal bruge. Det er, hvor isoleringen ligger, og hvad der sker med temperaturen i betonen under den. I ældre huse bør du få den eksisterende konstruktion vurderet, før du bygger gulvet højere. En forkert beslutning her kan ikke rettes med en fugtspærre bagefter.

Monter slangerne uden at miste jævnheden

Når underlag og system er valgt, afgør montagen, om varmen rent faktisk fordeler sig jævnt. Det er her, små sjuskefejl bliver til kolde hjørner og varme striber, som du mærker hver eneste dag bagefter. Jeg går systematisk frem, og det bør du også.

Læg efter planen og undgå knæk

Slanger eller rør placeres efter systemets anvisning og den planlagte fordeling i rummet. Du endevender ikke planen undervejs, fordi en bøjning driller. Skarpe knæk, klemmede områder og unødige krydsninger skal undgås, fordi de kan give ujævn varme og svække kredsløbet.

Hver kreds skal passe til det areal, den skal dække. Bliver en kreds for lang i forhold til systemet, kan du ikke indregulere dig ud af problemet bagefter. Har du brug for at forstå grænserne for kredslængder, har jeg samlet det i min artikel om hvor lang en 16 mm gulvvarmekreds må være.

Fastgørelsen skal holde slangen på plads, indtil laget over den er etableret. Flytter slangen sig under støbning eller afretning, flytter varmebilledet sig med. Derfor kontrollerer jeg placeringen en sidste gang, umiddelbart før gulvet lukkes.

Fordeling og rumsgrænser

Fordelingsrørene og deres placering i forhold til vægge og rumsgrænser skal være planlagt fra start. Det gælder også, hvor kredsene begynder og slutter, og hvordan de føres frem til fordeleren. Rod i føringen giver rod i varmefordelingen.

1. Afmærk kredsene: Tegn eller marker forløbet, før du lægger ud.
2. Læg og fastgør: Følg afmærkningen og kontroller afstande løbende.
3. Kontroller tæthed: Kredsene trykprøves eller kontrolleres for tæthed, før de dækkes.
4. Fotodokumenter: Tag billeder af hele gulvet, før det lukkes, så du ved, hvor slangerne ligger.

Når gulvet først er lukket, kan du ikke kontrollere noget som helst nede i konstruktionen. Alt skal være kontrolleret, mens du stadig kan se det.

Efter montagen skal tømrer og VVS installatør have en fælles, skriftlig plan for opvarmning og udtørring, før overgulvet lægges. Det lyder formelt, men det er enkel kvalitetssikring. Uden den plan risikerer du, at gulvet varmes for hurtigt op, eller at udtørringen springes over, fordi tidsplanen presser.

Laver du arbejdet selv, er tæthedskontrol og tilslutning til varmeanlægget det punkt, hvor du skal have en autoriseret VVS installatør ind over. Du kan forberede meget selv, men den del skal udføres og dokumenteres korrekt.

Afretning og trægulv kræver fugt- og temperaturkontrol

Afretningen er ikke bare et lag, der skal dække slangerne. Den skal give et plant og rent underlag til trægulvet, og den skal spille sammen med slangernes placering, så varmen kan passere jævnt op gennem gulvet. En ujævn afretning giver et ujævnt færdigt gulv, uanset hvor dyrt træet er.

Et tørt udseende er ikke dokumentation

Et nyt betondæk, et afretningslag eller flydespartel kan se helt tørt ud på overfladen, mens der stadig står fugt dybt i konstruktionen. Lægger du trægulv oven på det, bygger du fugten inde. En fugtspærre kan ikke nødvendigvis redde et trægulv, hvis underlaget er for fugtigt, og derfor bør fugtmåling indgå før montering, sådan som det beskrives i Bolius gennemgang af nyt terrændæk med gulvvarme og limet trægulv.

Tørretid alene er ikke en tilstrækkelig kontrol. At der er gået et bestemt antal dage, fortæller dig intet om fugtindholdet i netop dit gulv. En dokumenteret måling gør. Ved nye betonkonstruktioner kan indstøbte målerør gøre kontrollen mere præcis og dokumenterbar.

Er målingen for høj, er svaret enkelt. Du venter, udtørrer efter planen og måler igen. Du lægger ikke gulvet alligevel, fordi håndværkeren er bestilt. Den beslutning er den billigste, du kan træffe i hele projektet.

Træet skal akklimatiseres og holdes under grænsen

Før lægning skal træet akklimatiseres i rummet, og fugtindholdet i både undergulv og træ skal kontrolleres. Træ er et levende materiale, der reagerer på varme og fugt med bevægelser i samlingerne. Får overfladen for høj varme, eller bliver indeklimaet for tørt, kan brædder og parket åbne sig eller ændre form.

Bolius angiver, at trægulve ikke bør få en overfladetemperatur på over 27 °C, og at den relative luftfugtighed i boligen bør ligge mellem 30 og 60 %, hvilket fremgår af Bolius gennemgang af trægulves fordele og ulemper. Træ kræver med andre ord en lavere og mere konstant temperatur end klinker, fordi træ både isolerer og kan tørre ud ved høj varme.

• Fugtmåling: Dokumenteres skriftligt for undergulv og træ før lægning.
• Opvarmningsplan: Gulvvarmen køres op i kontrollerede trin efter producentens anvisning.
• Indregulering: Alle kredse indreguleres efter opstart, så varmen fordeles jævnt.

Vil du se, hvordan temperatur, trætype og lægning hænger sammen i praksis, kan du læse videre om trægulv med gulvvarme og de krav du skal overholde. Den afgørende kvalitetssikring er ikke endnu et lag i gulvet. Det er målingen, der viser, om gulvet faktisk er klar til at blive lagt.

Vælg den rette hjælp til din gulvopbygning

En vellykket gulvopbygning afhænger af, om lagene bliver kontrolleret, før de bliver skjult. Det er hele pointen med alt det, du har læst herover. Du kan gøre meget selv, men du skal vide, hvor dine egne kontroller holder op, og hvor faglig dokumentation begynder.

Brug tjeklisten før du beslutter dig

• Konstruktion: Ved du, om du arbejder på terrændæk, etageadskillelse eller eksisterende beton?
• Højde: Er der plads til isolering, varmefordeling, afretning og overgulv ved døre og tærskler?
• Fugt: Hvem måler, hvor måles der, og får du resultatet skriftligt?
• Ansvar: Hvem koordinerer tømrer og VVS, og hvem godkender gulvet, før det lukkes?

Kan du ikke svare klart på de fire punkter, er du ikke klar til at bestille materialer. Så skal konstruktionen vurderes først. Det gælder især ved renovering af ældre huse, hvor det eksisterende underlag ofte gemmer på overraskelser.

De typiske fejl, jeg ser, er de samme hver gang. Der vælges system før konstruktion, isolering lægges efter mavefornemmelse, og trægulvet lægges på et underlag, ingen har målt på. Ingen af delene skyldes dårlige materialer. De skyldes manglende rækkefølge og kontrol.
