Mange tror, at et varmekabel med termostat bare er et kabel i stikkontakten, og at termostaten derefter kan skrue varmen op og ned som en vandhane. Det er en farlig forenkling, især når kablet skal ligge under et trægulv. Her får du den praktiske forklaring på, hvordan kabel, føler, termostat, undergulv og gulvbelægning skal spille sammen, før elektrikeren tilslutter noget.
Jeg har set flere gulve, hvor problemet ikke sad i termostaten, men i planlægningen under gulvet. Den rigtige løsning begynder derfor ved konstruktionen, ikke ved displayet på væggen.
Mange tror termostaten bare tænder og slukker
Termostaten regulerer normalt ikke varmeeffekten ved at gøre kablet lidt varmt eller meget varmt. Den tænder og slukker for strømmen ud fra den temperatur, som gulvføleren eller rumføleren måler. Selve kabelydelsen, kabelafstanden og gulvets opbygning bestemmer, hvor meget varme der kan samles i konstruktionen.
Det er forskellen på en løsning, der føles behagelig, og en løsning, hvor termostaten hele tiden forsøger at indhente et problem, den ikke kan løse. Hvis kablet er for kraftigt eller ligger for tæt, kan der opstå lokale varme punkter, før føleren registrerer den reelle temperatur ved gulvoverfladen.
Et badeværelse på Frederiksberg
På et badeværelse på Frederiksberg havde kunden valgt et billigt varmekabel med termostat ud fra tanken om, at termostaten nok kunne styre temperaturen ned. Kablet var lagt tæt, og undergulvet var ikke projekteret sammen med den efterfølgende gulvbelægning. Efter noget tid begyndte træet at give sig, og samlingerne arbejdede mere, end de burde.
Det var ikke nok at skifte termostaten. Vi måtte se på kabelplacering, følerens position, gulvets opbygning og den varme, der kunne slippe væk fra konstruktionen. Først da de dele blev vurderet samlet, gav styringen mening.
Praktisk regel: En termostat kan regulere driften, men den kan ikke rette op på et kabel, der er dimensioneret eller lagt forkert.
Det betyder noget for trægulvet
Træ reagerer på varme og fugt. Hvis varmefordelingen bliver ujævn, kan enkelte områder tørre mere ud end andre, og det kan give bevægelser eller åbne samlinger. Møbler, skabe og andre genstande uden luftcirkulation kan samtidig holde på varmen lokalt, så gulvet belastes mere netop dér.
Jeg starter derfor altid med at spørge, hvor varmen skal ligge, hvordan rummet skal bruges, og hvilken gulvtype der skal ovenpå. Et varmekabel med termostat er ikke et enkelt elprodukt, der kan vælges uafhængigt af tømrerarbejdet. Det er en del af en samlet gulvkonstruktion.

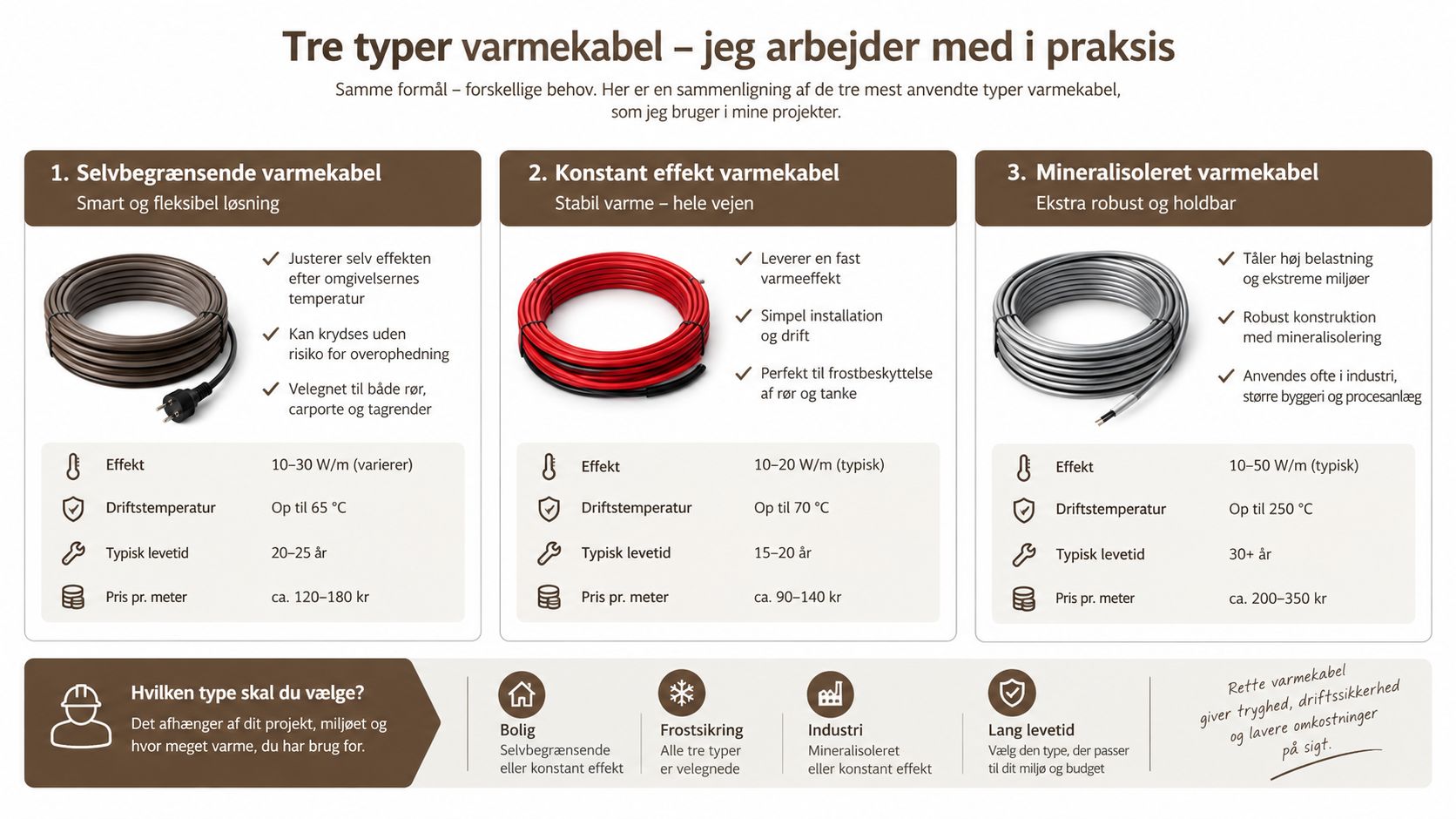

Tre typer varmekabel jeg arbejder med i praksis
Jeg møder især tre løsninger på gulventrepriser. De kan alle være fornuftige, men de passer ikke til de samme gulve eller den samme byggehøjde. Jeg vælger ud fra underlaget, den ønskede varmefordeling, gulvets materiale og producentens monteringsanvisning.
Kabel på net
Et kabel, der allerede sidder på et net, giver en fast indbyrdes afstand. Det gør udlægningen overskuelig, fordi varmefordelingen i højere grad følger produktets opbygning. Den type løsning kan være praktisk på et jævnt underlag, hvor arealet er enkelt, og hvor der ikke er mange forhindringer.
Ulempen er fleksibiliteten. Et net kan ikke altid tilpasses godt omkring skabe, faste installationer eller skæve rum. Det aktive varmeareal skal planlægges nøjagtigt, for kablet må ikke ligge under områder, hvor varmen bliver lukket inde.
Løse kabeltråde
Med løse kabeltråde bestemmer jeg selv c/c-afstanden, altså afstanden fra kabelmidte til kabelmidte. Det er en fordel i gulve på strøer, hvor kablet skal placeres på et net, der svæver over isoleringen, med mindst 3 cm afstand til både strøer og gulvbelægning, sådan som Bolius beskriver opbygningen af elgulvvarme.
Her kan jeg tilpasse kabelmønstret til rummets form og holde afstand til konstruktionens trædele. Til gengæld kræver løsningen mere omhu. En forkert afstand giver ikke bare et kosmetisk problem, men kan give ujævn varme eller for høj belastning på enkelte gulvområder.
Tynde varmemåtter
Tynde varmemåtter er ofte relevante ved renoveringer, hvor byggehøjden er presset. De kan passe godt under fliser i mindre rum og badeværelser, hvor en lav konstruktion og en jævn varmefordeling er vigtig.
Under træ skal jeg være mere tilbageholdende. Det afgørende er ikke, om måtten er tynd, men om hele systemet er godkendt til den konkrete gulvopbygning, og om overfladetemperaturen kan begrænses korrekt. En lav byggehøjde er kun en fordel, hvis den ikke sker på bekostning af afstand, varmefordeling eller dokumenteret montering.
Det bedste kabel er ikke det med flest funktioner. Det er det, der passer til undergulvet og den gulvbelægning, du faktisk skal bo på.
Sådan dimensionerer du effekt og c/c-afstand
Når jeg dimensionerer et varmekabel med termostat, starter jeg med det areal, hvor varmen faktisk må ligge. Faste skabe, køkkenelementer og andre områder uden fri luftcirkulation skal trækkes fra. Først derefter vurderer jeg varmetab, isolering, gulvtype og den temperatur, gulvet må få. Kablet, termostaten, trægulvet og underkonstruktionen skal passe sammen, ellers hjælper en korrekt tilslutning ikke meget.
En dansk beregningsregel tager udgangspunkt i cirka 10 W pr. m² for hver grads forskel mellem rumtemperatur og gulvtemperatur. Ved en ønsket rumtemperatur på 22 °C og en maksimal gulvtemperatur på 27 °C er forskellen 5 °C. Det svarer til cirka 50 W pr. m² synligt gulv, som beskrevet i vejledningen om udførelse ved ændring fra elvarme til fjernvarme.
Et regnestykke fra gulvet
Har gulvet et frit areal på 10 m², og beregningen giver cirka 50 W pr. m², ender den nødvendige effekt på cirka 500 W for dette areal. Det betyder ikke automatisk, at gulvet kan opvarme hele boligen. Tallet viser den varme, der kan leveres inden for den valgte temperaturforskel og gulvets øvre grænse.
I ældre boliger kan varmebehovet ligge omkring 50 W pr. m² af hele boligens areal. Beregnes behovet på et større areal, end der reelt er plads til varmekabel på, bliver elektrisk gulvvarme under træ ofte for svag som eneste varmekilde. Jeg bruger den derfor typisk som komfortvarme eller supplement, mens boligens primære opvarmning tager resten.
Afstanden bestemmer fordelingen
C/c-afstanden, altså afstanden fra kabelmidte til kabelmidte, bestemmer hvor jævnt varmen fordeler sig. For stor afstand kan give kolde striber i gulvet. For lille afstand kan samle for meget varme lokalt, hvorefter termostaten først reagerer, når føleren registrerer stigningen.
Effekt pr. meter, samlet kabelmængde og den faktiske c/c-afstand skal passe sammen. Jeg følger fabrikantens monteringsvejledning og markerer varmezonerne, før konstruktionen lukkes. Kabelsystemet skal også holdes adskilt fra vandbåren gulvvarme i beregningen. Ved dimensionering af vandbåren varme kan du læse om hvor lang en 16 mm gulvvarmeslange må være, men de to systemer kan ikke blandes ukritisk.
Mit råd: Går beregningen ikke op, skal du ikke presse mere kabel ind på samme areal. Undersøg i stedet, om gulvopbygningen skal ændres, om en anden varmekilde skal tage en del af lasten, eller om kablet kun skal levere komfortvarme.
Gulvføler rumføler eller kombiføler
En ren rumtermostat måler luften i rummet. Det kan være fint i en konstruktion, hvor gulvets overfladetemperatur ikke er den kritiske begrænsning, men under træ er det sjældent min foretrukne løsning. Rummet kan stadig føles køligt, selv om træet allerede har nået sin tilladte temperatur, og så fortsætter systemet med at tilføre varme, hvis ingen gulvføler stopper det.
En gulvføler måler temperaturen i eller tæt ved gulvkonstruktionen, afhængigt af systemets foreskrevne placering. Den beskytter mod, at gulvet bliver varmere end tilladt. En kombiføler kombinerer måling af rumtemperatur og gulvtemperatur, så styringen både kan reagere på komforten i rummet og sætte en øvre grænse for gulvet.
Hvorfor træ kræver gulvføler
For lette gulvbelægninger som træ angiver dansk vejledning et anbefalet interval på 23 til 28 °C i barfodsområder, mens tunge materialer ligger på 26 til 30 °C, ifølge vejledningen om varmeafgivelsessystemer. Gulvproducentens egen grænse kan være mere restriktiv, og ved trægulve arbejder jeg med den laveste relevante begrænsning.
Det er derfor ikke nok at sætte en pæn rumtemperatur på væggen. Føleren skal placeres, så den måler repræsentativt, og den må ikke ligge i en tilfældig varm eller kold lomme. Følerrøret skal også kunne udskiftes, hvis føleren en dag svigter.
Min anbefaling under trægulv
Under et trægulv anbefaler jeg normalt en kombiføler med en tydelig maksimal gulvtemperatur. Den giver en bedre balance end en ren rumtermostat, fordi den ikke lader komfortønsket overskrive træets temperaturgrænse.
Jeg forklarer også kunden, at sensoren ikke kan kompensere for et forkert kabelmønster. Den er en sikkerhedsdel af styringen, ikke en erstatning for korrekt projektering. Placeringen af termostaten skal passe til rummet, og møblering samt aktive varmezoner skal tænkes ind fra starten.

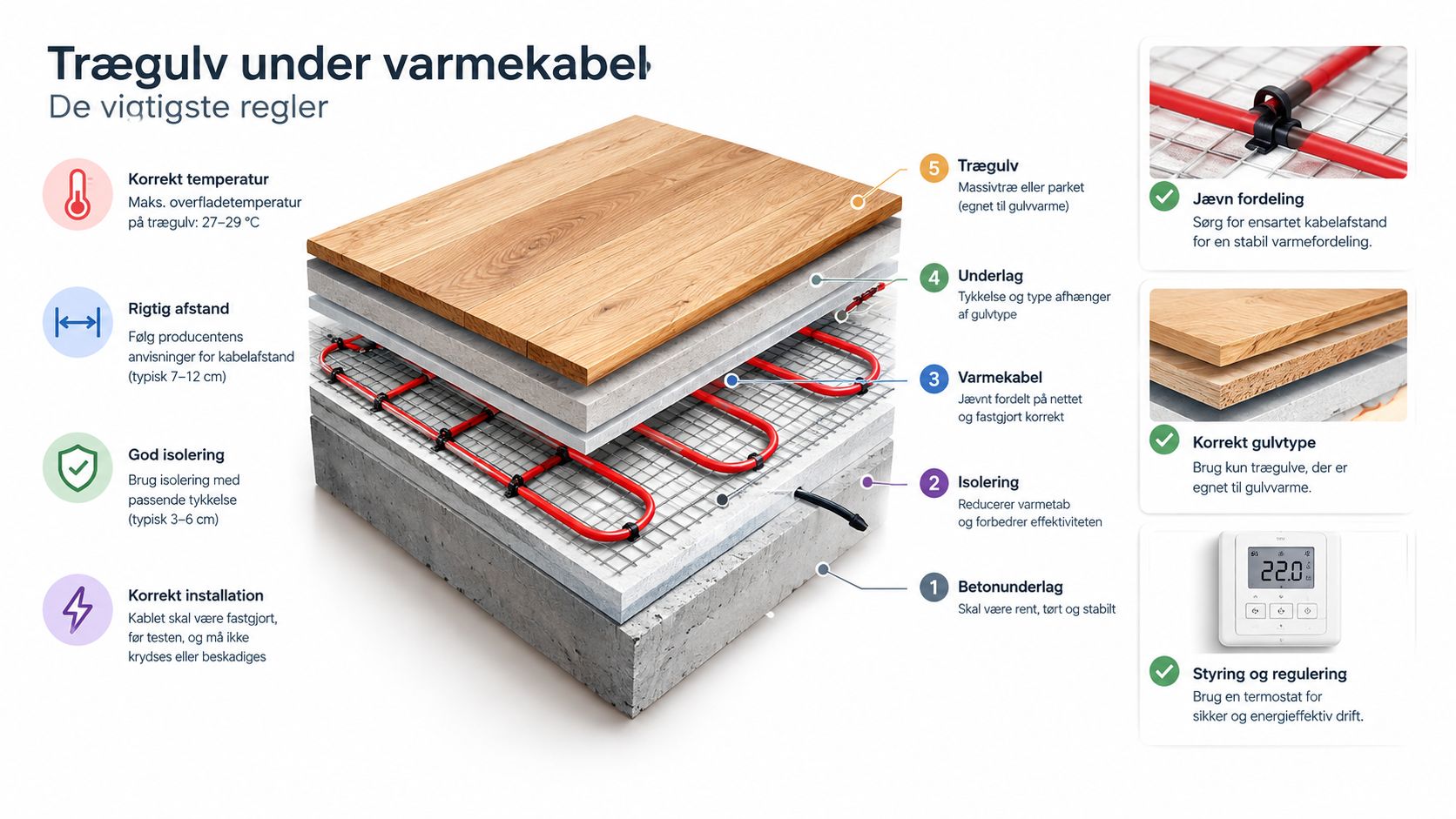

Trægulv under varmekabel de vigtigste regler
Jeg starter ikke med termostaten, men med gulvet. Kabelsystem, underkonstruktion og gulvproducentens krav skal passe sammen, før nogen tilslutter strømmen. Ellers kan en korrekt monteret termostat ende med at styre en løsning, der allerede er forkert opbygget.
Under træ skal overfladen holdes på højst 27 °C. Højere temperatur kan udtørre træet og give bevægelser eller åbne samlinger. 27 °C er en driftsgrænse, der skal følges, også når rummet føles koldt. Gulvproducentens anvisning kan fastsætte en lavere grænse, og den laveste relevante værdi skal bruges.
Det tjekker jeg i underkonstruktionen
På en strøkonstruktion skal kablet ligge på et net, der er hævet over isoleringen. Jeg måler højden flere steder, før gulvbelægningen lukkes, og kontrollerer, at nettet ikke har sunket mellem strøerne. En retskinne og en enkel afstandsmåling afslører hurtigt, om underlaget ligger ensartet. Konstruktionen skal følge systemets anvisning, så varmen kan fordele sig uden lokale belastninger.
Undergulvet skal være plant, stabilt og egnet til den valgte gulvtype. Varme fjerner ikke bevægelser i en svag konstruktion. Den kan tværtimod gøre knirk, sætninger og ujævne samlinger mere tydelige.
Træ, møbler og varmezoner
Træets fugttilstand ved levering, dimensioner og overfladebehandling skal passe til gulvvarme. Jeg gennemgår altid producentens krav, før materialerne bestilles. Det er billigere end at stå med et færdigt gulv, der ikke kan tåle driften.
Faste skabe, køkkener og møbler med tæt bund kan holde på varmen lokalt. Derfor markerer jeg de aktive zoner på tegningen, før inventaret monteres. Termostaten registrerer temperaturen ved føleren, men den kender ikke møblernes placering.
Læs også rådene om trægulv med gulvvarme før materialebestilling. Inden elektrikeren tilslutter, skal kabeltype, følerplacering, undergulv, belægning og temperaturgrænse være afklaret.
Da vi fik et gulv der ikke ville varme ordentligt
Et af de mere lærerige job var i en ældre lejlighed i København. Kunden havde selv fået lagt et varmekabel under et tykt egetræsgulv. Der var ingen gulvføler, og rummet var indrettet med et stort køkkenbord, som dækkede en stor del af den aktive varmeflade.
Gulvet blev varmt langs kanterne, hvor varmen lettere kunne slippe væk. Under køkkenområdet føltes det derimod koldt, selv om termostaten stod og kaldte på mere varme. Kunden troede først, at termostaten var defekt, men den gjorde faktisk det, den var sat til. Den målte rumforholdene uden at kunne forstå, hvordan varmen fordelte sig under gulvet.
Det vi måtte gøre
Vi måtte tage gulvet op i stedet for bare at udskifte styringen. Føleren skulle flyttes til en mere relevant placering, og kablet måtte lægges om med en mere ensartet afstand. Samtidig skulle vi tage højde for, hvor køkkenet stod, så der ikke blev lagt aktiv varme under områder, hvor luftcirkulationen var begrænset.
Det var et besværligt arbejde, fordi en fejl under gulvet sjældent kan repareres pænt fra overfladen. Når trægulvet først er limet eller fastgjort, bliver en efterfølgende ændring både dyrere og mere indgribende.
Et varmekabel skal projekteres efter rummets brug, ikke kun efter rummets mål.
Samtalen før første kabel
Den slags fejl kan ofte undgås, hvis tømrer og elektriker taler sammen, før kablet rulles ud. Tømreren kender gulvets opbygning, strøer, møblering og færdige overflade. Elektrikeren skal sikre, at tilslutning, beskyttelse, føler og termostat er korrekte.
Jeg ser helst, at de to fagligheder mødes omkring en tegning eller en klar plan. Det er langt lettere at flytte en føler på papir end at brække et nyt egetræsgulv op.

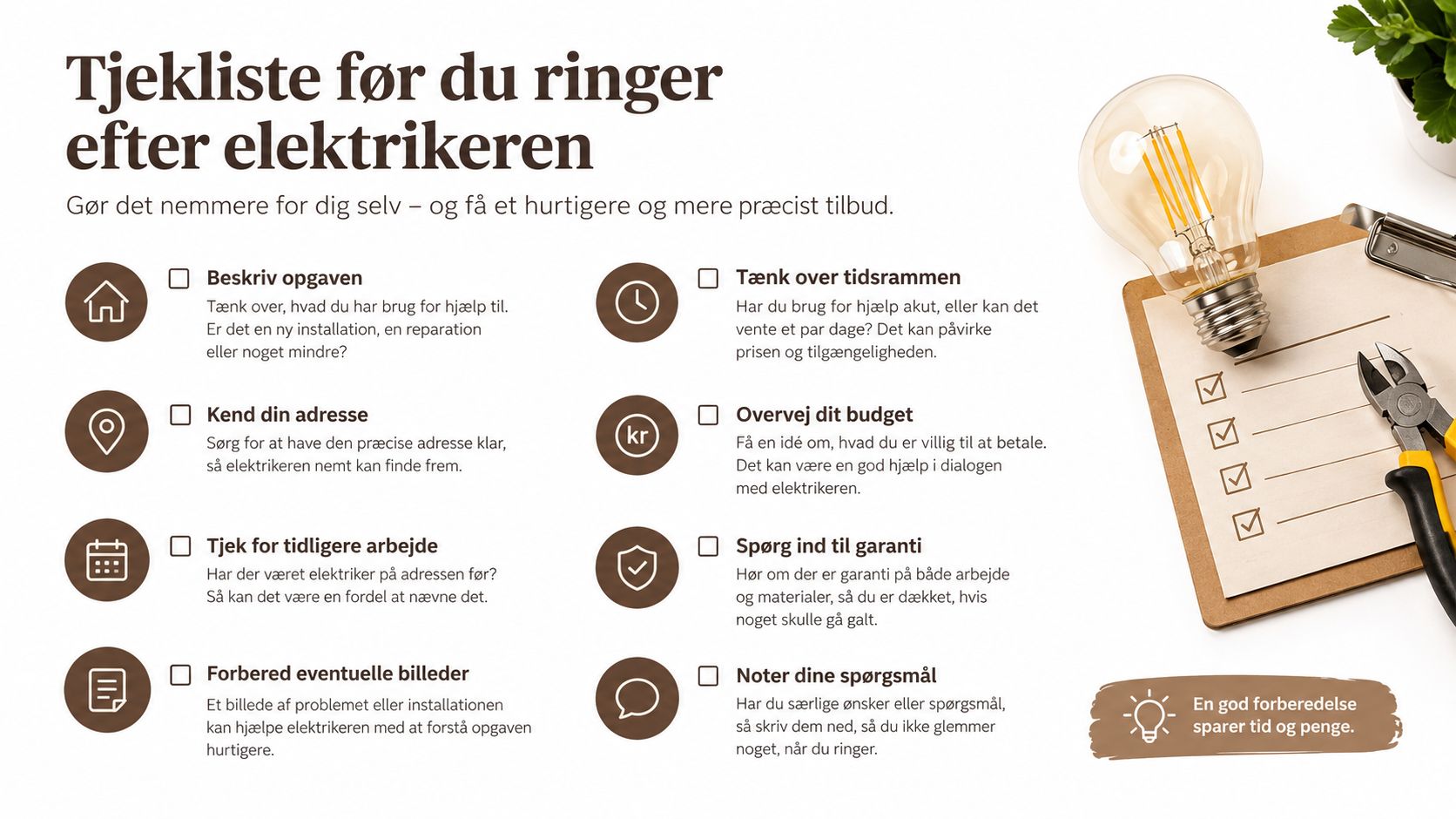

Tjekliste før du ringer efter elektrikeren
Før du bestiller et varmekabel med termostat, skal du kunne svare på nogle helt konkrete spørgsmål. Det handler ikke om at lave elektrikeren selv. Det handler om at give elektrikeren et ordentligt grundlag at arbejde ud fra.
Oplysninger om gulvet
- Gulvtype: Er den færdige belægning træ, fliser eller noget andet, og hvad siger producentens anvisning?
- Aktivt areal: Hvor skal der faktisk være varme, når skabe, køkken og faste møbler er trukket fra?
- Underkonstruktion: Ligger gulvet på beton, plader, strøer eller en anden opbygning?
- Kabelafstand: Hvilken c/c-afstand kræver systemet, og kan den holdes ensartet i hele varmezonen?
- Effekt: Passer kabelydelsen til rummets varmetab, isolering og den temperatur, gulvet må få?
Styring og sikkerhed
Vælg føler efter gulvet, ikke efter den laveste pris. Under træ vil jeg normalt have en kombiføler, så rumkomfort og maksimal gulvtemperatur ikke bliver blandet sammen. Føleren skal ligge i den foreskrevne placering og helst i et rør, så den kan udskiftes.
I vådrum skal placering og installation følge de danske sikkerhedskrav. Sikkerhedsstyrelsens vejledning om elektrisk materiel i badeværelser beskriver blandt andet krav til relevante produktstandarder, metallisk kappe eller kapsling og forbindelse af metalliske dele til beskyttelseslederen, medmindre systemet anvender SELV. Badeværelser opdeles desuden i område 0, 1 og 2, og materiel i område 0 skal blandt andet være fastmonteret, permanent forbundet og beskyttet med SELV på højst 12 V vekselspænding eller 30 V jævnspænding.
Læs også trin for trin om at lægge gulvvarme, før du går videre. Hvis løsningen kun skal give lune fødder i et enkelt rum, kan elektrisk varme være relevant. Hvis den skal opvarme en hel bolig, skal du sammenligne den med boligens eksisterende varmekilde og eventuelt en vandbåren løsning.
Hvornår skal du have en autoriseret elektriker på
Så snart opgaven handler om fast tilslutning, termostat, beskyttelse, kabler eller ændringer i den faste elinstallation, skal en autoriseret elektriker ind over. Det gælder også i vådrum, hvor kravene til zoner, jordforbindelse, produktstandard og fabrikantens anvisning skal passe sammen.
Jeg kan som tømrer stå for den tømrerfaglige del. Det betyder blandt andet at åbne gulvet, rette underkonstruktionen op, etablere net og afstande efter systemets anvisning, klargøre følerplaceringen og afslutte med et trægulv, der passer til gulvvarmen. Elektrikeren står for tilslutning, målinger og den elektriske sikkerhed.
Tømrermester Anders Terp er den lokale, erfarne tømrerpartner på Frederiksberg, når gulv, gulvvarme og underkonstruktion skal tænkes samlet. Prøv prisberegneren til nyt gulv og gulvvarme, og tag derefter fat i Tømrermester Anders Terp, så vi kan gennemgå din konstruktion, dit trægulv og samarbejdet med elektrikeren, før arbejdet går i gang.
